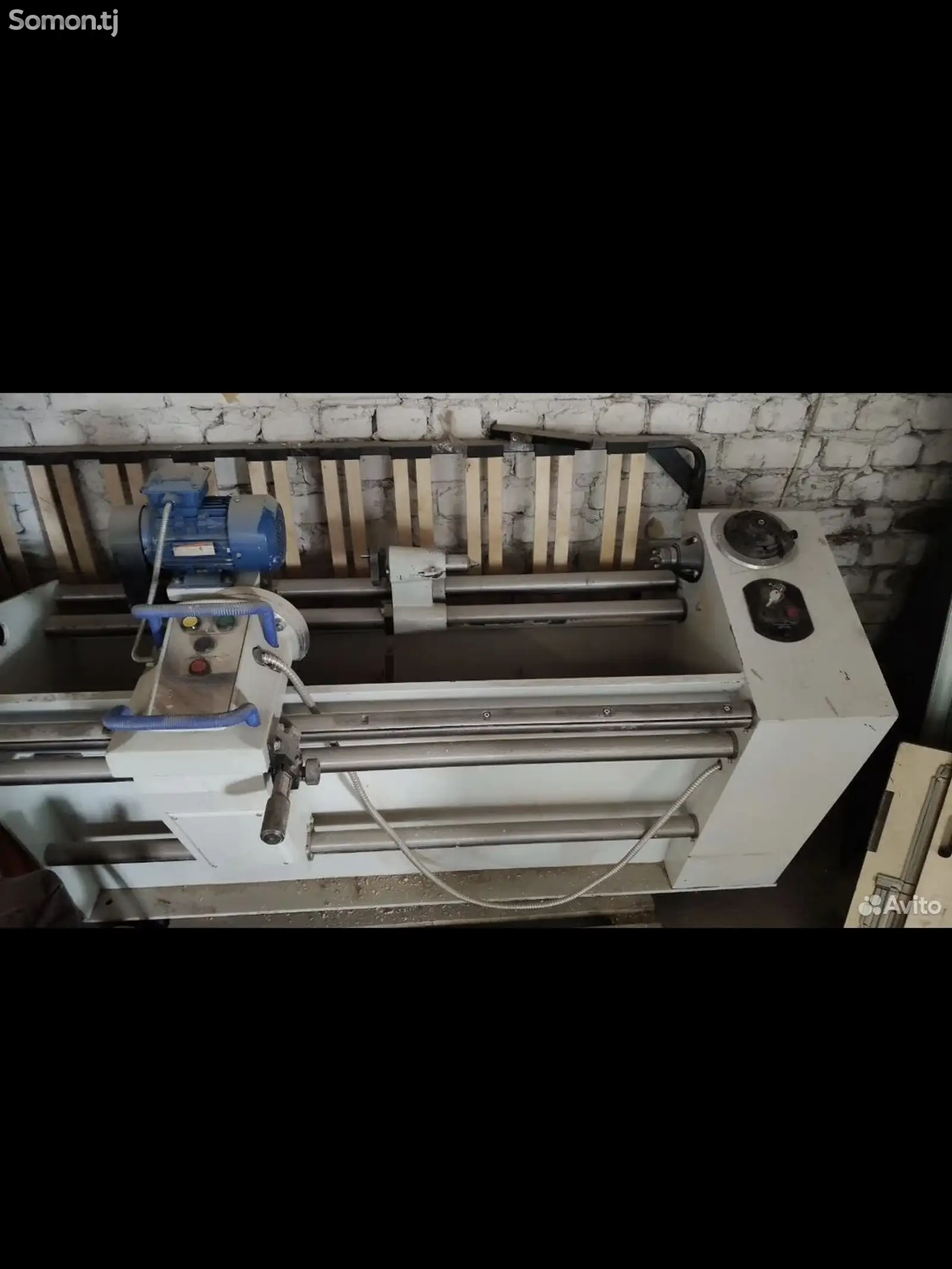

Российский деревообрабатывающий токарно-фрезерный копировальный станок КТФ-6М предназначен для профильной токарно-фрезерной обработки вращающихся и неподвижных тел, в том числе изготовления винтовых поверхностей.
Особенности оборудования
-Станок основан на принципе фрезерования неподвижной или вращающейся заготовки вращающимся дисковым инструментом (фрезой), что позволяет получать изделия, которые невозможно изготовить на обычном токарном станке;
-Обработка твердосплавной фрезой на порядок увеличивает производительность и стойкость инструмента;
Станок обеспечивает следующие рабочие движения:
-вращение режущего инструмента (пилы);
-продольная подача (пилы);
-поперечное колебание пилы вследствие обкатки профиля копира;
-вращение заготовки;
-повороты заготовки на заданный угол через делительную головку.
Данная кинематика станка КТФ-6М позволяет получать следующие изделия:
-Профильные многогранники;
-Изделия с винтовыми профильными поверхностями;
-Профильные канавки на поверхности изделия.
Работа на станке не требует специальных навыков. Обработка производится по шаблону.
Характеристика КТФ-6М
Длина обрабатываемой заготовки, мм 50 - 1150
Диаметр обрабатываемой заготовки, мм. 10 - 165
Размеры используемого инструмента - дисковой фрезы (D наруж./ d посад.)200 / 30
Частота вращения инструмента, об/мин 4500
Частота вращения шпинделя (лей), об/мин 800; 1400
Мощность привода главного движения, кВт 1,3
Номинальное напряжение питания, В 380
Габаритные размеры (LxBxH), мм.1740 х 780 х 1050
Масса, 550кг
Станок в отличном состоянии,был в эксплуатации очень мало
