ELG-240-48A-3Y, AC/DC LED, 48В, 5А, 240Вт, IP65 блок питания для светодиодного освещения
Номенклатурный номер: 9000676088
Артикул: ELG-240-48A-3Y
Бренд: MEAN WELL
MEAN WELL

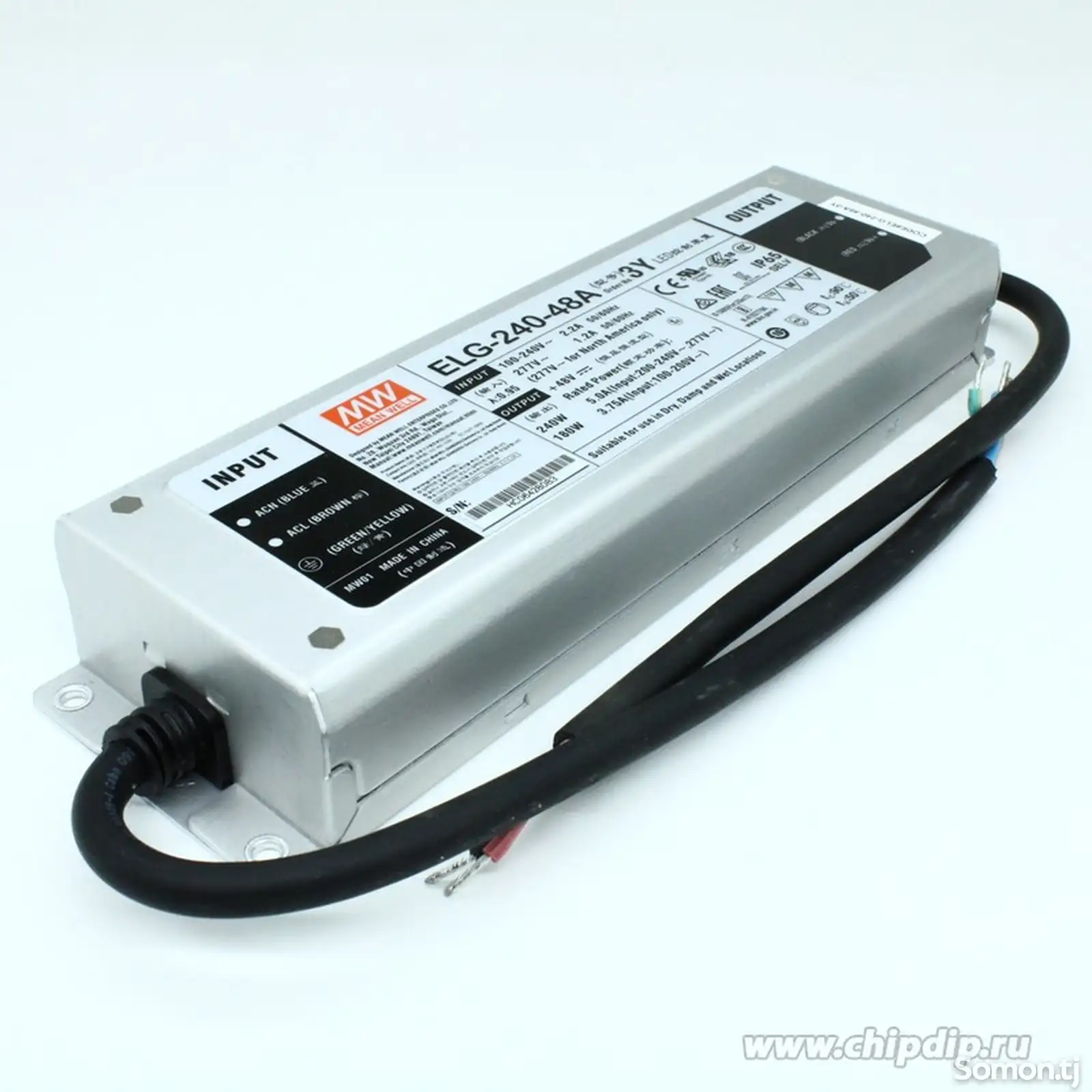

Фото 1/3 ELG-240-48A-3Y, AC/DC LED, 48В, 5А, 240Вт, IP65 блок питания для светодиодного освещения
Фото 2/3 ELG-240-48A-3Y, AC/DC LED, 48В, 5А, 240Вт, IP65 блок питания для светодиодного освещения
Фото 3/3 ELG-240-48A-3Y, AC/DC LED, 48В, 5А, 240Вт, IP65 блок питания для светодиодного освещения
Источники питания серий ELG представляют собой преобразователи из переменного напряжения электросети 220В (AC) в напряжение постоянного тока (DC) для питания светодиодных изделий со стабилизацией по напряжению - светильников, светодиодных лент, модулей и отдельных светодиодов. Источники питания ELG работают в широком диапазоне входного напряжения - от 100 до 305В (AC) и различаются по сериям по номинальной мощности - 75, 100, 150, 200, 240, 300Вт. Особенностями источников питания ELG являются: стабилизация выходных параметров по напряжению (до максимальной мощности) и стабилизация по току CV+CC; низкое собственное потребление; встроенный корректор коэффициента мощности (ККМ); металлический корпус; 5 лет гарантии. Выходные напряжения преобразователей ELG выбраны из стандартного ряда - 12, 24, 36, 42, 48, 54В (присутствуют не во всех сериях по мощности, необходимо уточнять по Спецификации).
В сериях источников питания ELG существуют следующие модификации (обозначаются последней буквой или ее отсутствием, например ELG-75-12A или ELG-75-12DA):
Нет буквы - степень защиты корпуса IP67. Без регулировки выходных параметров и без диммирования.
A - степень защиты корпуса IP65. Регулировка выходных параметров (напряжения и тока) встроенными потенциометрами (регуляторами). Без диммирования.
B - степень защиты корпуса IP67. Диммирование 3-в-1 (0…10В DC, ШИМ, внешнее сопротивление - переменный резистор). Без регулировки выходных параметров (напряжения и тока). Выход диммирования выводится отдельным кабелем.
AB - степень защиты корпуса IP65. Регулировка выходных параметров (напряжения и тока) встроенными потенциометрами (регуляторами). Диммирование 3-в-1 (0…10В DC, ШИМ, внешнее сопротивление - переменный резистор). Выход диммирования выводится отдельным кабелем.
D2 - степень защиты корпуса IP67. Диммирование с помощью специального таймера Smart Timer (приобретается отдельно). Выход диммирования выводится отдельным кабелем.
DA - степень защиты корпуса IP67. Диммирование по протоколу DALI. Выход диммирования выводится отдельным кабелем.
Также для преобразователей всех представленных модификаций существует разновидность с дополнительным проводом защитного заземления во входном кабеле - 3Y (обозначение добавляется в конце наименования, например, ELG-100-12A-3Y). В этом случае во входном кабеле есть 3 провода - ACL («фаза»), ACN («ноль»), FG («земля»), отличающиеся по цвету. Без этого обозначения во входном кабеле только два провода - ACL («фаза») и ACN («ноль»).
скрыть
Технические параметры
Серия ELG
Выходное напряжение, В 48
Выходной ток, А 5
Мощность, Вт 240
Тип стабилизации по напряжению, току
Коррекция коэффициента мощности Да
Диммирование Нет
Размеры, мм 244x71x37.5
Степень защиты IP IP65
Вес, кг 1.22
